Cómo elegir distribuidores de líquido de latón para sistemas de refrigeración de unidades fan coil

En refrigeración y climatización comercial, la distribución desigual del refrigerante provoca circuitos de serpentín deficientes, formación de hielo localizada y capacidad del sistema comprometida. Los ingenieros luchan constantemente contra estas ineficiencias al diseñar redes de refrigeración de alto rendimiento. Una mala división de fluidos arruina incluso los mejores serpentines del evaporador. La transferencia de calor depende en gran medida del suministro de fluido homogéneo en todos los circuitos disponibles. Seleccionar el hardware de distribución adecuado es una decisión de ingeniería crítica. Afecta directamente la eficiencia de la válvula de expansión. También determina la tasa general de transferencia de calor de la unidad fan coil (FCU). Una coincidencia precisa evita graves cuellos de botella en el rendimiento.

Esta guía proporciona un marco sencillo y centrado en la ingeniería para evaluar, dimensionar y especificar estos componentes. Aprenderá a calcular con precisión las caídas de presión y seleccionar la boquilla óptima. También cubrimos técnicas de instalación esenciales. Si sigue estas pautas, garantizará un flujo equilibrado y la confiabilidad del sistema a largo plazo.

Conclusiones clave

• Dimensionamiento sobre la capacidad nominal: la selección del distribuidor debe basarse en la caída de presión real del sistema y el tipo de refrigerante, no solo en el tonelaje nominal.
• La combinación de boquillas es fundamental: se requiere una boquilla de orificio del tamaño correcto para mantener la velocidad necesaria para una mezcla homogénea de líquido y vapor antes de la distribución.
• Equivalencia del circuito: El distribuidor es tan efectivo como los tubos distribuidores; Todos los tubos de conexión al evaporador deben tener la misma longitud y caída de presión.
• Confiabilidad del material: El latón de alta calidad ofrece propiedades térmicas óptimas y facilidad de soldadura con accesorios de cobre estándar para unidades fan coil, pero las clasificaciones de presión deben alinearse con los refrigerantes modernos de alta presión (p. ej., R-410A, R-32).

Enmarcando el problema de ingeniería: por qué es importante la selección de distribuidores

El objetivo central es sencillo. Debes asegurar una división equitativa de la mezcla de refrigerante bifásico que sale de la válvula de expansión termostática (TXV). Esta mezcla contiene un líquido denso y un gas inflamable ligero. Si se separan prematuramente, algunos circuitos se inundan mientras que otros mueren de hambre. Un circuito hambriento absorbe muy poco calor. Un circuito inundado corre el riesgo de enviar líquido de regreso al compresor. Debes mantener el líquido y el gas completamente mezclados hasta que entren a los tubos del evaporador.

El costo de una mala especificación es notablemente alto. Los componentes que no coinciden o que tienen un tamaño inadecuado provocan la caza de TXV. La válvula se abre y cierra constantemente mientras busca una lectura de sobrecalentamiento estable. Esta inestabilidad reduce significativamente la vida útil del compresor. También produce proporciones pobres de calor sensible. El sistema simplemente lucha por eliminar el calor de forma eficaz. Desperdicias energía y aumentas el desgaste de las piezas mecánicas.

Ubicado directamente entre la válvula de expansión y el serpentín del evaporador, este componente actúa como distribuidor de líquido refrigerante crítico . Dicta la eficiencia total de la bobina. No se puede tratar su selección como una ocurrencia de último momento. La ingeniería de precisión en esta unión garantiza un intercambio de calor óptimo. Garantiza que cada centímetro cuadrado del serpentín del evaporador haga su parte del trabajo de enfriamiento.

Criterios de evaluación básicos para distribuidores de líquidos de latón

Requisitos de tonelaje y caída de presión

Evalúe la caída de presión requerida a través del dispositivo y su boquilla interna. Por lo general, esto cae entre 15 y 35 psi. El número exacto depende en gran medida del refrigerante específico y de la aplicación de destino. No se puede dimensionar basándose únicamente en el tonelaje nominal. Las calificaciones nominales asumen condiciones estándar. Las condiciones reales del campo varían enormemente.

Evalúe el rendimiento de los componentes en condiciones de carga parcial. La velocidad del refrigerante debe permanecer lo suficientemente alta para evitar la separación de gas y líquido. Las cargas bajas a menudo provocan un flujo lento. El flujo lento permite que la gravedad empuje el líquido hacia abajo. El tamaño adecuado garantiza la entrega en fases mixtas incluso cuando el sistema opera a baja capacidad.

Número de circuitos y geometría de la bobina.

Haga coincidir el recuento de salidas exactamente con el número de circuitos en el serpentín distribuidor del intercambiador de calor . Existe una regla general estricta en ingeniería HVAC. Nunca enchufe tomas de distribución no utilizadas. Hacerlo altera inmediatamente la geometría del flujo interno. Provoca una división desigual del líquido entre los puertos activos restantes. Si tu bobina tiene seis circuitos individuales, debes comprar un modelo de seis circuitos.

Intentar tapar un puerto adicional altera la dinámica de fluidos interna. La mezcla favorecerá ciertas vías sobre otras. Esto anula por completo el propósito del componente. Mapee siempre la geometría de su bobina antes de pedir piezas.

Dimensiones del tubo distribuidor (OD)

Especifique el diámetro exterior (OD) correcto para los tubos de salida. Deben coincidir perfectamente con las conexiones del serpentín del evaporador. Los tamaños de diámetro exterior estándar varían de 3/16 de pulgada a 5/16 de pulgada para aplicaciones comerciales. El dimensionamiento preciso mantiene la velocidad adecuada del refrigerante a través de las líneas de conexión.

Esta velocidad es absolutamente necesaria para llevar el aceite de regreso al compresor. Los compresores dependen del refrigerante que regresa para llevar el aceite lubricante a casa. El lento retorno de aceite arruina los compresores con el tiempo. El tamaño adecuado del tubo mantiene la mezcla moviéndose lo suficientemente rápido como para suspender las gotas de aceite.

Selección de boquilla: el motor del distribuidor de latón

La función sobre la forma es el principio rector aquí. La boquilla actúa como un orificio de precisión para aumentar la velocidad del fluido. Homogeneiza el líquido y el gas instantáneo antes de que la mezcla llegue al cono de dispersión. Sin boquilla, el líquido entra demasiado lentamente. Se separa en distintas corrientes de vapor y líquido. La boquilla los obliga a mezclarse violentamente.

Considere las diferencias entre boquillas intercambiables y fijas antes de especificar una unidad.

• Boquillas intercambiables: Son muy preferidas por su adaptabilidad en el campo. Permiten ajustes personalizados en el lugar de trabajo. Puede intercambiarlos fácilmente si los parámetros del sistema cambian más adelante.
• Boquillas fijas: presentan un riesgo mucho menor de fugas internas. Los fabricantes suelen preferirlos en aplicaciones OEM a granel. Ofrecen confiabilidad de configurar y olvidar para equipos fabricados en fábrica.

Utilice una lógica de tamaño estricta al seleccionar el diámetro del orificio. Base el tamaño de la boquilla en el refrigerante específico que desea utilizar. Tenga en cuenta la temperatura de evaporación de diseño. Incluya siempre la temperatura exacta del líquido que ingresa al TXV. Los cambios en el subenfriamiento del líquido afectan drásticamente el diámetro requerido de la boquilla. Confíe en las tablas de tallas del fabricante en lugar de en estimaciones.

Cumplimiento de materiales, soldadura fuerte y compatibilidad del sistema

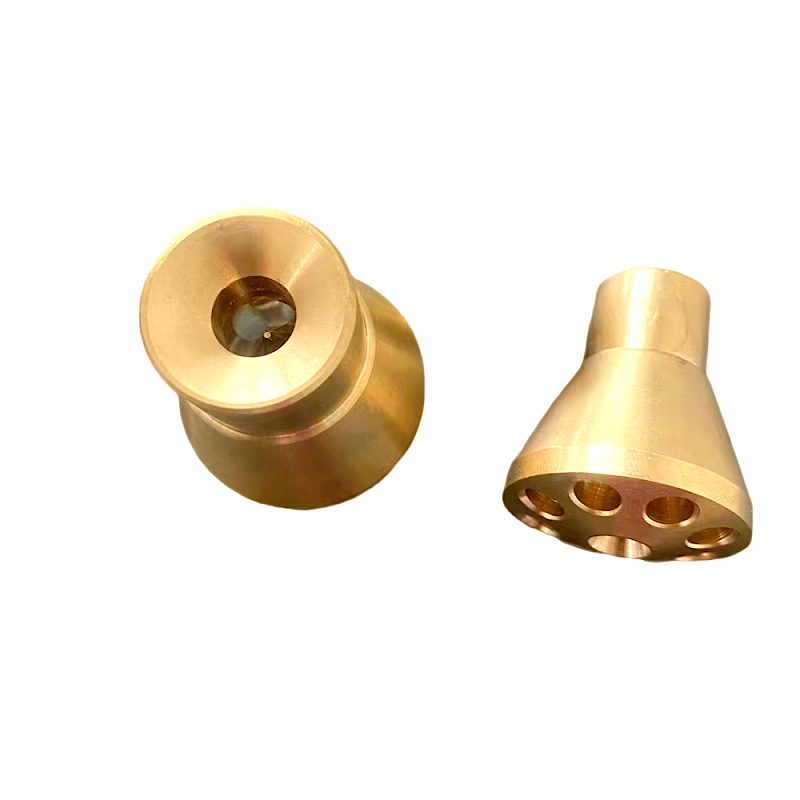

¿Por qué debería especificar latón? Destacar las importantes ventajas metalúrgicas de un distribuidor de latón . Proporciona una excepcional resistencia a la corrosión contra la humedad. Ofrece una excelente maquinabilidad, lo que permite conos internos increíblemente precisos. Además, cuenta con una excelente estabilidad térmica. El latón soporta rápidas fluctuaciones de temperatura sin deformarse ni fracturarse con el tiempo.

Las realidades de la soldadura fuerte son muy importantes en el campo. Integrar componentes de latón en los sistemas existentes es sencillo. Puede conectarlos fácilmente a accesorios estándar de cobre para unidades fan coil . Los técnicos utilizan aleaciones estándar de plata para soldadura fuerte para estas uniones. Asegúrese de limpiar a fondo las superficies de contacto primero. Aplicar fundente adecuado para lograr una acción capilar profunda.

Verifique las clasificaciones de presión y los refrigerantes modernos. La aleación de latón y el espesor de la pared deben cumplir con estrictos estándares de seguridad. Verifique el cumplimiento de UL o ASHRAE 15. Los sistemas modernos utilizan refrigerantes A2L de alta presión. Estos fluidos exigen recipientes de contención robustos. Un cuerpo de latón adecuadamente forjado soporta fácilmente presiones operativas superiores a 650 psig.

Riesgos de implementación y mejores prácticas de instalación

Los requisitos de orientación son notoriamente estrictos. Debes montar los distribuidores verticalmente. Pueden apuntar directamente hacia arriba o directamente hacia abajo. Esta postura vertical evita que la gravedad separe las fases líquida y de vapor. El montaje horizontal es una causa principal de falla del sistema. La gravedad arrastra el líquido pesado hacia abajo. En consecuencia, las unidades horizontales envían sólo gas a los circuitos del serpentín superior.

La equivalencia de la longitud del tubo es totalmente obligatoria. Debemos reiterar la necesidad de longitudes idénticas. Todos los tubos de conexión deben tener la misma longitud física. También deben compartir los mismos radios de curvatura. Las longitudes desiguales crean caídas de presión desiguales. El fluido siempre sigue el camino de menor resistencia. Los tubos más cortos robarán la mayor parte del refrigerante.

La proximidad de TXV es otro factor de instalación crucial. Monte la unidad lo más cerca posible físicamente de la válvula de expansión.

1. Mantenga la línea de conexión por debajo de dos pulgadas si es posible.
2. Evite instalar codos entre la válvula y la entrada del distribuidor.
3. Elimine accesorios innecesarios que puedan crear caídas de presión.
4. Aísle el conjunto para evitar la absorción de calor ambiental.

La distancia adicional permite la separación prematura de la mezcla de dos fases. Mantenga la conexión física corta, directa y completamente libre de obstáculos.

Lógica de preselección: cómo especificar a su distribuidor

Siga un proceso metódico impulsado por la ingeniería al especificar piezas. Omitir estos pasos conduce a un comportamiento errático del sistema.

1. Paso 1: Defina todos los parámetros del sistema con precisión. Indique el tipo de refrigerante elegido. Documente la capacidad exacta del evaporador. Registre la temperatura de evaporación de diseño y la temperatura del líquido que ingresa a la válvula.
2. Paso 2: Determine la cantidad de circuitos requeridos por el diseño de la bobina. Cuente las conexiones del cabezal de la bobina dos veces para estar absolutamente seguro.
3. Paso 3: Calcule cuidadosamente el tamaño de boquilla requerido. Utilice tablas de datos de rendimiento oficiales del fabricante. No adivines estos valores bajo ninguna circunstancia.
4. Paso 4: Seleccione el cuerpo del distribuidor. Debe acomodar físicamente la boquilla calculada. Asegúrese de que tenga las dimensiones de entrada y salida correctas para su tubería.
5. Paso 5: verificar la disponibilidad de la cadena de suministro. Consultar plazos de entrega. Asegurar compromisos de soporte técnico por parte del fabricante antes de finalizar el pedido.

Recomendamos encarecidamente utilizar un distribuidor de líquido de latón de alta calidad para garantizar una longevidad óptima. Unas especificaciones meticulosas desde el principio evitan fallos catastróficos en el campo en el futuro. Protege el compresor y garantiza que el usuario final reciba la capacidad de enfriamiento que compró.

Conclusión

Elegir el hardware de distribución adecuado es un ejercicio de ingeniería de precisión. Requiere una alineación estricta entre la capacidad del sistema, la caída de presión y la geometría física. Nunca trate este componente como un accesorio opcional. Sirve como el controlador principal de toda la eficiencia de su evaporador. La selección adecuada garantiza que sus serpentines de refrigeración funcionen exactamente según lo diseñado.

Priorice a los fabricantes que proporcionen tablas de tallas transparentes. Busque empresas que ofrezcan opciones de boquillas intercambiables. Exija clasificaciones de presión verificables que admitan refrigerantes modernos de alta presión. Finalmente, verifique meticulosamente los protocolos de instalación en campo. Asegúrese siempre de que su diseño teórico se traduzca perfectamente en el rendimiento real en el campo.

Preguntas frecuentes

P: ¿Puedo usar un distribuidor con más salidas que circuitos tiene mi bobina?

R: No. Taponar tomacorrientes no utilizados interrumpe inmediatamente la dinámica del flujo interno. Esta interrupción conduce a una distribución de fluidos muy desigual en los puertos restantes. Especifique siempre un distribuidor con el número exacto de salidas requeridas para que coincida con la geometría de su bobina.

P: ¿Cuál es la diferencia entre un distribuidor de aire acondicionado y un distribuidor de refrigeración?

R: La física fundamental de los fluidos sigue siendo la misma. Sin embargo, las unidades de refrigeración comercial manejan diferentes refrigerantes y deltas de temperatura mucho más amplios. Un distribuidor de aire acondicionado estándar se centra en la refrigeración típica de confort. Los modelos de refrigeración requieren un tamaño de boquilla específico adaptado para aplicaciones de temperatura ultrabaja.

P: ¿Necesito una boquilla si uso una válvula de expansión termostática (TXV)?

R: Sí. El TXV solo controla el recalentamiento. La boquilla distribuidora es estrictamente necesaria para crear la alta velocidad necesaria. Esta velocidad mezcla el gas flash y el líquido, asegurando una distribución equitativa en los múltiples circuitos del evaporador.

P: ¿Cómo puedo soldar un distribuidor de latón sin dañar los componentes internos?

R: Retire todas las boquillas internas intercambiables o anillos de retención antes de aplicar el soplete. Envuelva un trapo húmedo alrededor del cuerpo principal para que actúe como disipador de calor. Siempre purgue las líneas con nitrógeno seco mientras suelda para evitar la oxidación interna.
